Freiformfassade eröffnet neue Gestaltungsmöglichkeiten
![](/newsfiles/2021-11-11_Schueco_Grid2Shell_November_2021_1170x620.jpg)

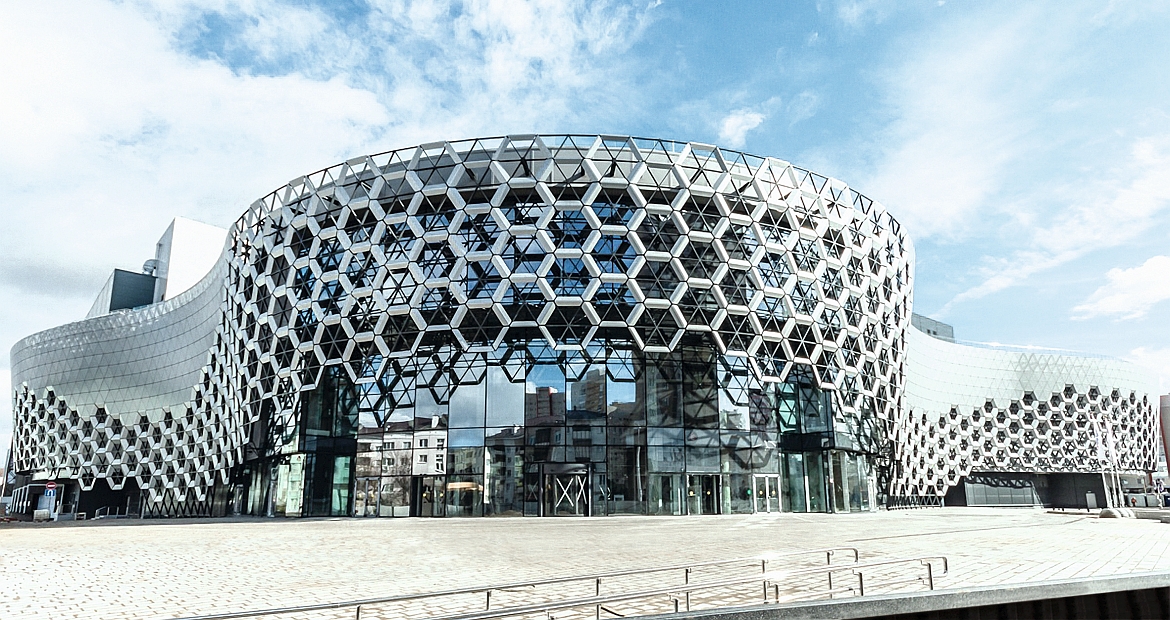

Durch Rasterelemente können individuelle Formen der Gebäudehülle sowie Lichtdachkonstruktionen mit großen Spannweiten realisiert werden. Foto: Schüco International KG
Die neue Freiformfassade Schüco Grid2Shell ist eine freitragende Aluminium-Glas-Konstruktion für dreidimensional geformte Dach- und Fassadenkonstruktionen. Zusammen mit dem Schüco Joint Venture Nesuchije Systems aus Novosibirsk hat der Bielefelder Gebäudehüllenspezialist eine Fassadenlösung entwickelt, die maximale Gestaltungsfreiheit und vielseitige Einsatzmöglichkeiten bietet, ohne Stahlunterkonstruktionen und Schweißverbindungen.
Grid2Shell ist ein selbstragendes Stecksystem für eine einfache und schnelle Verarbeitung und Montage. Dafür bietet Schüco zusätzliche Unterstützung von der Planung bis zur Umsetzung der Freiformfassade für Architekturbüros und Metallbaubetriebe.
Durch quadratische, mehreckige oder dreieckige Rasterelemente können individuelle Formen der Gebäudehülle sowie Lichtdachkonstruktionen mit großen Spannweiten realisiert werden. Besonders einzigartige Fassaden entstehen durch die Möglichkeit, die Konstruktion fließend von der vertikalen Fassadenebene in den Dachbereich übergehen zu lassen. Zudem ist Grid2Shell auch eine vollwertige Vorhangfassade und Lichtdachkonstruktion in Ganzglasoptik mit hoher Stabilität, Dichtheit und Isolationseigenschaften.
Stabilität ohne Unterkonstruktion
Anders als bei den meisten Lichtdachkonstruktionen mit großen Spannweiten sind bei der Konstruktion keine aufwendigen und kostenintensiven Unterkonstruktionen notwendig. Denn das System ist aufgrund der Profil- und Knotensystematik skalierbar, selbsttragend und kann das dreistufige Dichtungssystem direkt aufnehmen. Das Herzstück des Systems sind die 3D-Knoten. Jeder Knoten wird als Unikat von dem Schüco Joint Venture Nesuchije Systems gefertigt. Mithilfe des selbsttragenden Stecksystems können die auf 90 Grad zugeschnittenen Pfostenprofile mit den Knoten an der gekennzeichneten Stelle verschraubt werden. Zusätzliche Schweißverbindungen sind nicht mehr nötig.
